弱電綜合管路系統設計方案

發布時間：2017-12-17 14:32:48

瀏覽次數：次

分享到：

弱電綜合管路系統設計方案

一、系統概述

弱電系統是現代建筑物內的綜合系統工程。它與大樓內所有建筑物的機電設備如變配電、空調、照明等設施有密切關系。這些弱電系統有樓宇設備監控系統、安全防范系統、一卡通系統、衛星有線電視及視頻點播系統、結構化綜合布線系統、LED及觸摸屏查詢系統、多功能會議系統、機房、電源、防雷接地系統、背景音樂及廣播系統等。

綜合管路的工程設計，其內容包括與整個弱電系統相關的弱電預埋管、預留孔洞、弱電豎井、橋架、管路及系統的電源供應、接地、避雷、屏蔽和機房。綜合管路的設計和施工還牽涉到和其它管道（如暖通、給排水和強電）的關系，以及建筑功能的綜合配管或調整，橋架敷設預埋等。

本方案的弱電管路系統中除消防系統以外的所有弱電系統線路使用同一路橋架，弱電系統管路的橋架應做如下考慮：

A、消防系統橋架單獨敷設，其自成單獨系統，與其它系統互不干擾。

B、綜合布線系統傳輸大量數據信號，因此需要較強的抗干擾性，同時綜合布線系統中采用六類布線，對施工工藝要求較高，線纜量較大，也宜單獨成一系統。以往大量工程實踐證明中，單獨設置綜合布線系統的弱電橋架是適宜的。

C、其它幾個子系統的弱電信號在統籌規劃下，可合用一套橋架，以方便維護和管理，也便于使弱電系統的電源線與信號線隔離。

考慮以上幾方面的綜合因素，方便維護和管理，主要考慮了綜合布線一套橋架，監控和其它系統共用一套橋架，除了這兩套橋架以外，需要設置單獨一套橋架，所以共用了三套橋架。

二、弱電管路垂直系統設計

在弱電管井內安裝三條橋架：一條為400*200的槽式橋架供綜合布線系統線纜穿行；另一條為300*150用于監控和其它一些系統的線纜穿行；另外100*50的一條橋架供黨政專網語音點用。橋架每米設置一個幫扎扣環，以固定垂直光纖、大對數電纜、樓層至管理間的六類雙絞線及其他弱電線路。其中衛星及有線電視系統，在主樓和副樓每層的弱電間設置一個200*100*100的分配器箱，作為放大器和分支分配器的安裝盒及線路接線箱，分配器箱明裝在弱電間內。

垂直橋架安裝后，應在弱電井內設置封閉板，平時關閉，檢修或增加干線時開放。

三、平橋架設計

A.、綜合布線系統

因各個顯然樓層信息點較多，所以我們在每層的走廊吊頂內安裝了水平橋架，橋架的大小根據每個系統的信息點的數量而不一樣，主要還是和垂直部分一樣分成三部分來考慮：綜合布線除了黨政專網外都走200*100的水平橋架，監控部分也走200*100的水平橋架，只設計了一條100*50的橋架。橋架安裝應靠近走廊內側，因走廊吊頂內位置狹小且分布管線很多，如空調系統、給排水系統及強電都要在吊頂內敷設，橋架至信息點為DG20~DG25電線管（2根六類線穿DG20，3根六類線穿DG25），電線管在墻內或吊頂內敷設，模塊預埋盒為86H50型鐵制盒，安裝高度底邊離地30CM。

B、BA系統

BA系統每個樓層基本上都安裝了DDC控制器，DDC之間為RS-485線，所以吊頂及墻內敷設DG25以下的電線管，DDC安裝高度為豎向中心離地1.5M。BA系統和監控系統共用一套橋架。

C、衛星及有線電視系統

衛星及有線電視系統的水平管從弱電水平橋架引出，在樓層走廊吊頂內敷設。有線電視在相應層弱電間設置分配器箱，吊頂內安裝接線盒，接線盒應有相應蓋板。接線盒為安裝分支分配器或接線使用，從分支器接線盒至每個房間的終端為DG20~25電線管，電線管在墻內或吊頂內敷設，安裝高度為30CM，預埋盒為86H50型鐵制盒。

D、其他弱電系統

其他弱電系統因在樓層分布單一，故無需作整體的安排，線纜保護管都采用DG32以下的電線管，在吊頂或墻內暗埋。

四、弱電間及管理間的設計

因弱電間是弱電系統的匯合處及管理室，故它里面的管路分布及分線箱或控制箱的位置安排是很有必要的。我們在弱電間安裝了一個綜合布線標準機柜和電視分配器箱，所有的弱電系統接線及分線都在里面完成。在弱電井道內敷設一根400*200的橋架，用于連接各樓層的弱電間及水平橋架。弱電間應有接地系統，在弱電間敷設一根40*4的鍍鋅扁鐵作為綜合接地。在二層綜合布線機房內的信息點均在架空地板下敷設，故橋架敷設方式為地板下走地槽為主。

五、施工前的檢查

根據中國工程建設標準化協會所制定的《建筑與建筑群綜合布線系統工程設計規范》，施工前的器材檢驗，各種型材的材質、規格、型號應符合設計文件的規定，表面應光滑、平整、不得變形、斷裂。

管材采用的鋼管管身應光滑、無傷痕，管孔無變形，孔徑、壁厚應符合要求。

工程中使用的電纜和光纜規格、型號應符合設計規定和合同要求。

電纜外套應完整，并附有出廠質量合格證。

橋架及槽道安裝位置應符合施工圖規定，左右偏差不超過50mm。

橋架及槽道水平度偏差不應超過2mm/m。

垂直橋架及槽道應與地面保持垂直，垂直度偏差不應超過2mm。

線纜布放應平直，不得產生扭絞、打圈等現象，不應受到外力擠壓和損傷。

彎曲半徑應大于外徑6-10倍，主干彎曲半徑應大于外徑10倍，光纜彎曲半徑應大于外徑15倍。

六、施工說明

橋架應固定在墻面上（或吊頂下），要求橋架為全密封結構，以防鼠害。可通過鎖扣開啟蓋子，橋架之間通過配套的連接片和螺栓連接；

金屬橋架用來安放和引導電纜，并起到機械保護的作用。同時還提供了一個防火、密封、緊固的空間使線纜可以安全地延伸到目的地，并為今后維護和擴充提供方便，橋架材料均為冷軋合金板，表面鍍鋅，使用帶分隔的金屬防火橋架；橋架內線纜的總截面積不超過橋架內截面積的三分之一，金屬電線管內線纜的填充率不超過30%。

管線施工單位要求能夠根據國家標準，確保電纜鋪設的可能性，清除管內毛刺和垃圾，并在管內留有穿線所需的引導鋼絲，為了確保穿線順利，在電線管排放中，施工單位應根據建筑規范在管線分支、連接、轉彎處設過線盒；根據綜合布線系統的施工要求，每根電纜的轉彎半徑要求為其電纜外徑的8-10倍。因此，吊頂內橋架在轉彎或分路處均應設置45。轉角（對于200×100的橋架，其45度轉角邊長為100mm；對于300×150的橋架，其45度轉角邊長為150mm）；在管線轉彎處不能拐死角，轉彎半徑>10cm；

水平線槽和豎井梯架連接處，及水平線槽和管線各連接處須配以相應規格的分支附件，不能斷接，以保證線路路由的彎曲自如以及線路的安全，若管線長度不夠，需加套管時，應加外套，不能加內套，在個別地方不能通過鐵管時，可用金屬軟管連接，軟管內徑不能小于鐵管內徑；所有橋架在線纜安裝完畢后，全部要求使用鎖扣封閉，以防鼠害；

為確保線路安全，應使橋架有良好的接地端。金屬橋架、金屬軟管均需整體連接，并在本樓層內接地（強電保護地）。接地線截面積不小于6平方毫米，所有薄壁金屬電線管均用導線焊接，并與橋架連接，為防止電磁干擾，信息線纜線路與強電線路平行走向之間距離不能小于如下距離：

此次使用的插座底盒全部為國標86型鐵盒。由于辦公家具的情況不明，暫定所有底盒的底面距地面高度為300mm。在各信息插座處應在墻內預埋國標86型鐵盒，各鐵盒與墻內管路應連接良好，不能斷接，底盒上的螺絲孔（耳朵）不能損壞，否則面板無法安裝。信息插座距離強電插座應該大于20cm。

七、施工工藝

控制柜基礎型鋼安裝

按圖紙要求對型鋼進行預制，對其矯平、矯直，然后除銹；

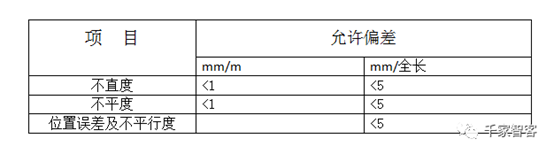

與土建施工人員配合，放置預埋件，待基礎強度符合要求后，再安放型鋼，同時采用水平尺找正、找平，安裝應符合下列要求：

基礎型鋼頂部應高出抹平地面10mm，柜應與抹平地面齊平；

埋設好后，再用鍍鋅扁鋼－40×4在基礎型鋼兩端與接地網焊接，焊接完畢，外露部分應進行防腐處理。
