弱電工程無線網絡設備知識匯總
一個無線網絡中，涉及到有很多的設備。比如AP、AC、交換機、流控設備等等，這些設備都有著怎樣的功能？部署又有哪些注意點呢？下面就為大家詳細介紹一番。

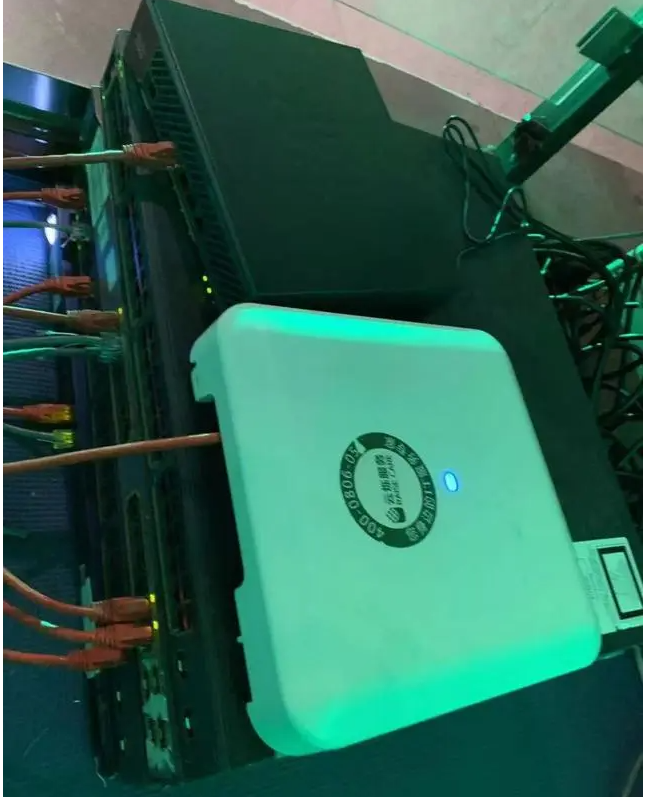

一、什么是AP
AP--無線訪問接入點(WirelessAccessPoint)AP就是傳統有線網絡中的HUB，也是組建小型無線局域網時最常用的設備。AP相當于一個連接有線網和無線網的橋梁，其主要作用是將各個無線網絡客戶端連接到一起，然后將無線網絡接入以太網，從而達到網絡無線覆蓋的目的。
AP還分 “瘦”和“胖”?
瘦AP(FITAP)：也稱無線網橋、無線網關，也就是所謂的“瘦”AP。此無線設備的傳輸機制相當于有線網絡中的集線器，在無線局域網中不停地接收和傳送數據;任何一臺裝有無線網卡的PC或者移動終端均可通過AP來使用有線局域網絡甚至廣域網絡的資源。理論上，當網絡中增加一個無線AP之后，即可成倍地?cái)U(kuò)展網絡覆蓋直徑;還可使網絡中容納更多的網絡設備。每個無線AP基本上都擁有一個以太網接口，用于實現無線與有線的連接。
通俗理解：
瘦AP：本身并不能進行配置，需要一臺專門的設備(無線控制器)進行集中控制管理配置。“控制器+瘦AP+路由器架構”一般用于無線網覆蓋，因?yàn)樵贏P數量眾多的時候，只通過控制器來管理配置，會簡化很大的工作量;

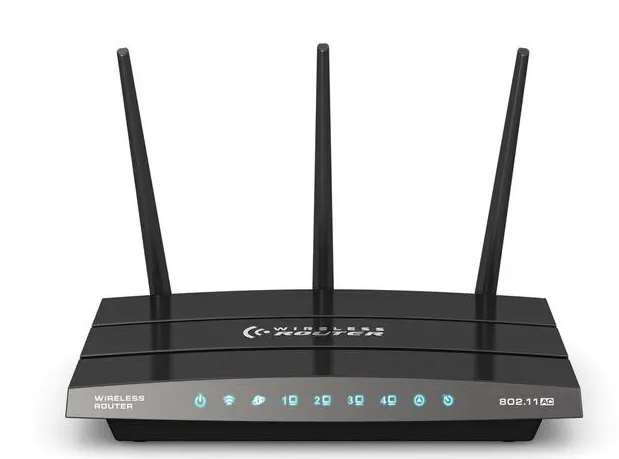

胖AP(FATAP)業界所謂的胖AP，也有人稱之為無線路由器。無線路由器與純AP不同，除無線接入功能外，一般具備WAN、LAN兩個接口，支持地址轉換(NAT)功能，多支持DHCP服務器、DNS和MAC地址克隆，以及VPN接入、防火墻等安全功能。
二、什么是AC
AC無線控制器(Wireless AccessPoint Controller)是一種網絡設備，用來集中化控制局域網內可控的無線AP，是一個無線網絡的核心，負責管理無線網絡中的所有無線AP，對AP管理包括：下發配置、修改相關配置參數、射頻智能管理、接入安全控制等。(目前市面流通的所有AC和AP都是相同廠商的才能相互管理)
三、什么是POE供電?什么是POE交換機?什么是POE供電
POE (PowerOver Ethernet)POE 也被稱為基于局域網的供電系統(PoL,Powerover LAN ) 或有源以太網 ( Active Ethernet)，有時也被簡稱為以太網供電，指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

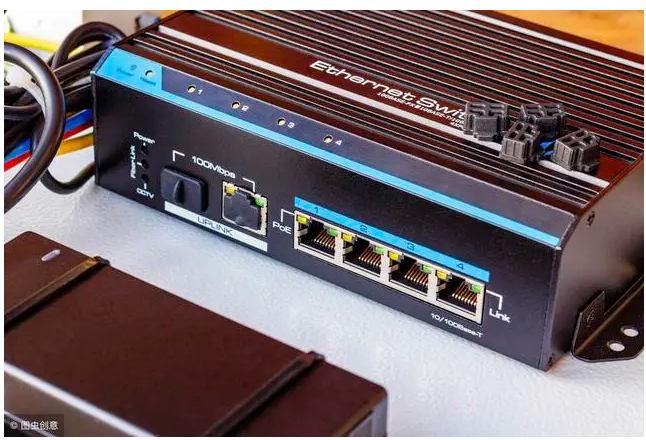

什么是POE交換機POE交換機就是除了能提供普通交換機所具有的傳輸功能，還能給網線的另一端設備提供供電功能。供電+數據傳輸一體化，不需要另加供電模塊或者 POE供電模塊為設備供電，一根Cat.6線完成所有工作。POE 交換機是一款專為減少網絡阻塞、支持長距離網絡供電、實現數據轉換POE交換機，它既具有交換機的基本功能同時支持POE供電。每個POE供電口可以最大提供15.4W的功率，可以為無線AP、IP攝像機、網絡遠程設備等供電，即插即用，提供了低費用和高性能的網絡解決方案。可傳送距離可達100m，(非標準Cat.5網線建議控制在70米以?xún)?nèi))安裝簡單，即插即用。非常適合無線覆蓋、安防監控等環境使用。
日漸趨勢的標準POE供電(End-Span)所用線序數據腳：1/2(+)，3/6(- )，此類型交換機多為H3C/CISCO/華為等大型廠商，非標準POE供電(Mid-Span)所用線序空閑腳：4/5(+)，7/8(-) 此類型POE交換機中國偏多，采用直流電。POE供電"標準"與"非標準"差異• 標準poe : 依照IEEE802.3af/at規范制定，需要先偵測受電端25K特征電阻，進行握手，握手成功，才供電;否則僅通數據(data)。• 舉例:將POE供電器插到計算機網卡，不會燒毀計算機網卡僅可以正常上網因?yàn)閿?shù)據可通過。• 非標準POE:也叫強供型，交流電一通電即供電;非先偵測受電端，不進行握手，直接48V或54V供電。• 舉例: 將POE供電器插到計算機網卡，可以正常上網，但是不協商直接供電48或54V，有可能會燒毀設備。市面上大體分48V、24V和12V等幾種輸出電壓(DC)
四、什么是Portal認證?
Portal認證，是一種認證方式，Portal的英文翻譯是入門或者進入的意思，Portal認證就是進入時候的一種驗證方式，有人也它叫web認證，它是互聯網接入的一種認證方式，通過底層實現DNS劫持，將訪問頁面跳轉成認證界面，基于多種認證方式.如微信、微博、QQ、手機、優惠券等.用于實現圖文、視頻等廣告在上網認證前的植入。
五、什么是漫游
很多用戶可能搞錯了漫游和無縫漫游的概念了，漫游和無縫漫游是兩個概念，這個請您知悉，下面我分開講解。漫游概念“漫游概念”當網絡環境存在多個AP，且它們的微單元互相有一定范圍的重合時，無線用戶可以在整個WLAN覆蓋區內移動，無線網卡能夠自動發現附近信號強度最大的AP，并通過這個AP收發數據，保持不間斷的網絡連接，這就稱為無線漫游。
布點要求：a、所有AP使用相同的SSID，(注意SSID區分大小寫)b、必須采用相同的WEP或WPA加密方式，并設置相同的密碼。如果是開放網絡，則可以忽略此條。c、所有無線AP都需要處在統一個局域網內，指相同網段IP地址。d、AP間覆蓋范圍需要相對重疊，即AP半徑30米，那么倆AP之間距離，最好控制在50米以?xún)?nèi)。(重疊范圍在20%~30%左右)e、相鄰AP間信道手動選擇，盡量采用不同，甚至不相鄰信道，IEEE802.11g標準其都只支持3個不重疊的傳輸信道信道，只有信道1、6、11或13是不沖突的，注意：在 802.11b/g情況下，可用信道在頻率上都會重疊交錯，導致網絡覆蓋的服務區只有三條非重疊的信道可以使用，結果這個服務區的用戶只能共享這三條信道的數據帶寬。
這三條信道還會受到其它無線電信號源的干擾，因?yàn)?02.11b/gWLAN標準采用了最常用的2.4GHz無線電頻段。而這個頻段還被用于各種應用，如藍牙無線連接、手機甚至微波爐，這些應用在這個頻段產生的干擾可能會進一步限制WLAN用戶的可用帶寬。
漫游注意事項：根據個人經驗，如果需要高質量的漫游，建議部署AP無線覆蓋重疊范圍應在20%~30%左右，然后其漫游測試的信號強度不得小于-67dBm，信噪比應至少 25dB以上。如果AP極化方式為垂直+水平的話，那么布點的時候，樓上樓下對應的AP也要設置不同信道。當然現在很多AP都支持自動選擇信道功能，就不必這么麻煩了。漫游相比無縫漫游優點：設置簡單、操作雖然不方便、但布點靈活，不需要AP支持，漫游弊端：移動過程中，因?yàn)橐袚QAP，但漫游是無線終端本身實現切換的，并且由無線終端本身執行切換工作，當無線終端切換到下一個AP的時候，還需要重新驗證、切換信道和收發信息，而在無線終端本身處理切換的同時是不收發數據的，處理過程需要時間，所以中間可能會出現丟包延遲等情況發生(根據使用AP和手機設備好壞，掉線時間不定，一般1秒左右)。
無漫游概念無縫漫游(Zero-HandoffRoaming)或叫零切換，無縫漫游能夠做到的是在 AP 與 AP 間的切換時間控制在毫秒級, 所以基本不掉包，在音視頻通訊使用上感受不到有任何停頓。相當于將多個AP工作起來就偽裝成一個AP來用，這樣客戶端在移動時從一個 AP 自由地切換到另一個 AP 時就不會被斷開，無線漫游網絡中，客戶端配置與接入點網絡中的配置完全相同，用戶在移動的過程中完全感受不到無線AP之間的切換操作。這就是無線無縫漫游。
無縫漫游用于專門針對場所面積非常大, 有移動通訊需求, 并且對通訊質量要求非常嚴格, ap間切換時不希望有任何中斷的場景下應用, 比如高質量 VIOP 語音通訊的移動應用。
布點要求：
a、所有AP使用相同的SSID，(注意SSID區分大小寫)
b、必須采用相同的WEP或WPA加密方式，并設置相同的密碼。如果是開放網絡，則可以忽略此條。
c、所有無線AP都需要處在統一個局域網內，指相同網段IP地址。
d、AP間覆蓋范圍需要相對重疊，即AP半徑30米，那么倆AP之間距離，最好控制在50米以?xún)?nèi)。(重疊范圍在20%~30%左右)e、相鄰AP間信道手動選擇，必須相同信道f、需要AC&AP支持無線無縫漫游功能，無縫漫游是AC&AP的功能，并且由AC&AP執行相關切換工作。(一般所有AP為相同廠商、相同型號)
無縫漫游注意事項：根據個人經驗，如果需要高質量的漫游，建議部署AP無線覆蓋重疊范圍應在20%~30%左右，然后其漫游測試的信號強度不得小于-67dBm，信噪比應至少25dB以上。無縫漫游相比漫游優點：設置簡單，操作方便，但布點比較困難，且需要AP支持，延遲毫秒級，幾乎感受不到網絡延遲情況。
無縫漫游弊端：無縫漫游需要把多個 AP 偽裝成一個 AP 來用, 這樣就需要所有的 AP 都設置成同一個信道來使用, 這樣你的AP間相互干擾就會變得非常大,特別對于面積較小的室內環境, 布署就變得非常困難。需要相同的AP，并且AP要支持無縫漫游功能。
六、部署一個無線工程都需要哪些軟硬件?
基礎硬件：路由器、POE交換機、AC、控制器、無線AP
高端硬件：防火墻、路由器、流量及行為管理、旁路主交換機、樓層交換機、 POE交換機 、AC控制器、無線 AP
七、AP的功率是不是越大越好
AP的功率是不是越大越好?不是，AP的功率越大，代表發射的信號強度越高，從字面上理解，會將您引到誤區，信號越強當然越好了，但是信號強是針對本身而言，整個無線網絡中傳輸信號是雙方的，發射端與接收端都會相互傳輸數據，發送端信號過強，勢必會影響接收端回傳數據，這樣就會造成網絡傳輸延遲或丟包等現象。通俗理解：一個空間內，你和另一個人在同時對話，對方的聲音過大，你的聲音很小，就會造成對方聽不到你在說什么，從而影響通話質量。
八、在一個大型無線工程內，關鍵的點和最需要注意的地方是什么?
工程角度關鍵點
a、設計實際施工圖，確定布線的走向位置，需要考慮諸如：隱蔽性，對建筑物破壞(建筑結構特點)，在利用現有空間同時避開電源線路和其他線路，現場情況下的對線纜等的必要和有效的保護需求。
b、路由器的位置路由器一般選用在地下的弱電間(遠離強電間，避免強電磁干擾)，注意通風，保持干燥，最好配有機柜，與核心交換機放在一起。
c、POE供電交換機的位置POE交換機位置選擇要合理，位于AP點位中間位置，減少走線成本，縮短交換機到AP距離
d、AP位置選擇AP的點位布設選擇場景的中心地帶，向外圍輻射狀布設。AP件的覆蓋范圍要重疊，減少信號盲區。AP距離POE交換機距離不要超過80米(正品安普網線為例)e、網線的鋪設網線作為網絡信號的傳輸載體，在鋪設過程中要注意線路的保護，不要出現折斷或者死角，必要情況下要穿鐵管或者放在屋頂橋架內。特別注意的是原理高壓電線，減少對信號的干擾
實操調試及后期維護角度注意事項
a、外網及路由：
外網線接入到位，確保線路正常上網條件，接通路由，保證路由本身能夠正常上網通信，施工時接通主交換及施工樓層交換，保證主干網絡通信正常。
b、調試對講機：
調試階段需要跟商場借調一套對講設備，方便進行調試工作。
c、施工及調試階段，
需對AP、交換機、網線、等施工調試硬件預留有足夠備件。
d、施工圖：
每次施工前，請施工方給我方員兩份施工圖。施工網絡拓?fù)鋱D：要求，詳細樓層交換機、路由信息及位置，每層AP等硬件個數和連接方法。施工設備連接線標識圖：要求，路由和交換機及AP連接信息，對應端口等，所有連接線理論大致網線長度(包括路-交換-AP之間)。
e、施工布線及線標規劃：信息標識記錄：
AP點Mac信息記錄：
施工方安放AP位置時需記錄該AP所在樓層號和位置號以及對應Mac信息(注意對應樓層圖AP編號，比如：1樓1號 mac信息 格式為 1F-1 : AC:11:22:33:44:AP )。此信息統一按樓層分布記錄到Word文檔樓層商場施工圖內或者直接手工記錄到施工圖邊側空余地方，方便后期維護使用。每層交換機面板上：需要標明標識或者序號，(連接路由的主交換可用 1F-1 ZSW 或者次(級聯)交換可用2F-2CSW 級聯交換可用3F-1 JSW)線標標識記錄：(1)交換機端的輸入輸出線上：需要標明標識或者序號所接線頭是哪個樓層和位置號的AP連接的，(注意對應樓層圖AP編號，比如：1樓1號 格式為 1F-1 )，外網進來的線也要有線標：需要標明”外網接入。(2)所有樓層交換機之間互聯：在交換機的線路互聯線頭端需要標明標識或者序號所接線頭來源。(注意寫上樓層及交換機標注，比如：1樓1號交換機，格式為1F-1 SW)f、現場查看已安裝AP 有沒有通電，和正常工作：施工人員施工完畢，現場全部檢驗所有AP通電正常，通電情況下正常狀態：AP上綠色指示燈長亮，如路由到位并運行情況下，可通過軟件檢測該AP是否正常散發信號及上網。g、如果以上信息完全清晰，那么不需要施工人員在現場，如果以上信息完全不清晰，每次調試需要請施工人員現場配合。(大型環境應每層施工完畢后都進行單獨驗收)。
九、施工布線注意事項
硬件設備互聯注意事項：
1. 路由器到交換機，交換機到交換機之間：普通450一箱的超五類線(在用)，建議長度70米以?xún)?nèi)(特殊環境下可最高90米以?xún)?nèi)，需提前測試，未布線前現場接90米線測試。)、六類線，建議長度不超過120米(待測試)、光纖，商場環境幾乎無限制，但注意事項比較多。(超過上述距離的由光纖代替布線)
2. 交換機到AP之間：普通450一箱的超五類線(在用)，建議長度60米以?xún)?nèi)(特殊環境下可最高80米以?xún)?nèi)，需提前測試，未布線前現場接80米線測試。)、六類線，建議長度不超過100米(待測試)、光纖，商場環境幾乎無限制，但注意事項比較多。(超過上述距離的由光纖代替布線)
3. 無加強信號設備的話，多交換機設備級聯方式建議交換機數量控制在4個以?xún)?nèi)，最高不超過6個(適合每段線路較短環境，但數據效果已經不是很好了，)
4. 所有連接Poe交換機的輸入(上層級聯)線路，必須連接的是Poe交換機的上聯(UPLINK)接口。
5. 非標準POE供電交換機布置環境，用測線器測試網線連通性，如果交換機端插著網線，有可能會燒壞測線儀，注：非標準供電直接供電，不進行握手協商。設備之間線類正常規劃特殊規劃特殊規劃備注
路由器到交換機，交換機到交換機之間 超五類(普通)六類光纖70米100米以?xún)?nèi)商場環境無限制90米120米10-20千米特殊環境下可最高90米以?xún)?nèi)，需提前測試，未布線前現場接90米線測試。
交換機到AP之間 超五類(普通)六類光纖60米80米以?xún)?nèi)商場環境無限制80米以?xún)?nèi) 100米以?xún)?nèi)10-20千米特殊環境下可最高80米以?xún)?nèi)，需提前測試，未布線前現場接80米線測試
多交換機級聯個數 八口Poe交換機4個以?xún)?nèi)6個特殊環境可采用普通交換機級聯方式或POE加強交換機延長距離
十、光纖布線注意事項光纖布放注意事項
1. 硬件信息：可使用單模單/雙芯光纖，倆頭都做好熔接，一個芯備用。
2. 施工注意：注意不要使光纜受到重壓或被堅硬物體扎傷，劃破。另外牽引力不要超過最大鋪設張力。注意放置時和布放、布置過程中，保持松弛弧形，中應無扭轉，嚴禁打小圈打死結(最小巴掌大的圓)，轉彎時不能小于90度，不能有折(直)角彎，浪涌等現象。注意施工的時候熔接位置不要抻拽，最好包住熔接位置，拉其后面線路位置。光纖接頭冒在施工到時候不要拿下來，測試的時候可以拿下來，不用的時候就要蓋上。注意如果光纖為室內線(細并且無外圍膠質材料保護)需套管-----塑料的即可。注意光纖在穿墻或者穿樓層時，要加帶護口的保護用塑料管，并且要用阻燃的填充物將管子填滿。
總之是布線的時候要小心謹慎，不能損傷，劃破，彎折，斷裂。并在施工時就要檢查好，否則后續維護相當不易。
|
